IC卡中文液晶消費機的網絡布線圖

文章出處：http://www.www-434455.com 作者：興邦開發部

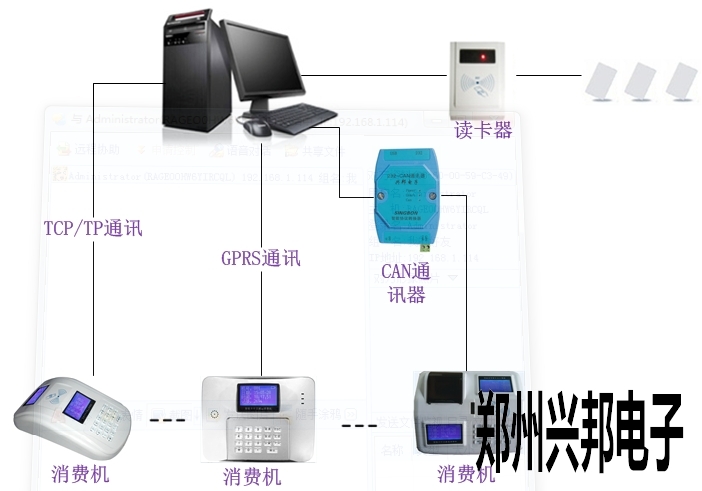

      IC卡中文液晶消費機的網絡布線圖

1．消費機的安裝

   小票打印一體機要求安裝在室內臺面、無強電磁干擾處。

2．電源使用注意事項

  小票打印一體機必須使用12V3A電源，不可使用大電源集中供電；其它機型可使用大電源集中供電，電源總線上的第一臺機器電壓不高于DC15V,電源總線最末端的一臺機器的電源電壓不低于DC12V;大電源的的輸出功率應滿足以下關系：大電源的的輸出功率(單位瓦)=大電源的輸出電壓（單位V）*1A(電流單位為A)*電源總線上的機器總臺數。

3．安裝布線注意事項

1）通訊線選用0.75平方毫米的雙芯屏蔽線比較好

2）盡量減少接線頭，非用接頭不可的，接頭最好采用壓線或焊接。網線連接分支處不應受機械力的作用。穿在管內的網線，最好不要有接頭(方便日后維護)，必要時盡可能將接線頭放在接線線盒內。

3）所有雙芯屏蔽線的接頭處屏蔽網最好連接在一起（屏蔽效果好），屏蔽網最好不要和里面的雙芯線碰在一起 ，以免影響通訊效果；屏蔽線接頭處、屏蔽線裸露處，必須用電工膠帶或者其他工具將其包好，以使和墻壁等形成良好絕緣。

4）數據通信線、交流電源線、直流電源線嚴禁穿在同一管內。如要平行布線時，相隔距離要在50 公分以上，另外通訊線不要從大功率用電器附近經過，以免影響通訊效果和卡機使用。

5）如在室外走線，可以用線管或其他材料妥善保護，防止通訊線受到破壞影響使用。

6）通訊線和設備連接處要保持松弛，以免線路與設備接口處過緊造成接頭脫落或松動，影響數據傳輸。

7）線路和設備安裝完成后，要先做線路接通實驗，確認無故障后，方可進行設備安裝、調試。
